Automatisk bandmaskin HIPO ULTRA-B, 220V, för PP-band med bredd 5-6 mm, tjocklek 0,5-0,8 mm, ram med bredd 850 mm, höjd 800 mm, med transportband

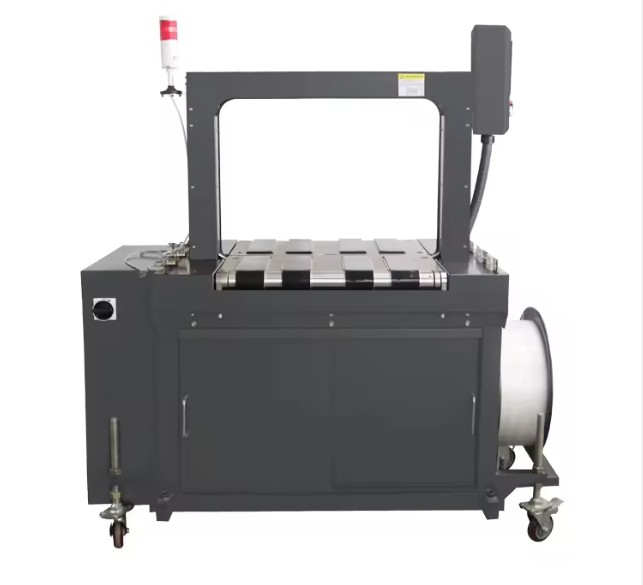

HIPO ULTRA-B automatisk bandningsmaskin med transportband och 850 × 800 mm båge

HIPO ULTRA-B är en automatisk bandningsmaskin med eget transportband: bandet för in paketet i bågen, en sensor startar cykeln, maskinen sätter ett PP-emballageband runt paketet, svetsar det underifrån och skickar vidare – upp till 50 bandningar per minut, utan att någon hanterar paketet. Bågen på denna maskin är 850 mm bred och 800 mm hög invändigt, byggd på vår beställning; tillverkarens standardbåge är 650 × 500 mm.

Den kör polypropylenband 5 eller 6 mm brett och 0,5–0,8 mm tjockt – du anger bredden vid beställning – och försluter det med en varmsvets under paketet. Bandspänningen är justerbar upp till 30 kg, arbetsbordet är 850 mm högt och paket får väga upp till 80 kg.

En PLC med pekskärm styr maskinen: skärmen räknar cykler, visar larm och lagrar inställningar för bandmatning, bandåterdragning och kylningstid. Det finns två lägen – automatiskt, där sensorn startar en bandning för varje paket, och transport, där bandet bara transporterar och inte banderolerar.

Den är byggd för packlinjer inom lager, logistik och produktion som kör kartonger, lådor, tidningar eller magasin utan operatör vid maskinen. Den kräver ett vanligt 220 V enfasuttag och drar 1,0 kW.

Tekniska specifikationer

Vad transportbandet ändrar på din packlinje

• Ingen står vid maskinen. Transportbandet tar in paketet, sensorn startar cykeln och det bandade paketet lämnar på bandet.
• 50 bandningar per minut. Snabb nog för att hålla linjen igång, och bandet och svetsen är lika på varje paket.
• Stora paket får plats. Bågen 850 × 800 mm tar mycket större kartonger än tillverkarens standardbåge 650 × 500 mm.
• Transport utan bandning. I transportläge flyttar bandet bara paket genom, så maskinen kan stå kvar i linjen när en omgång inte behöver emballageband.
• Ställs in en gång på skärmen. Dragkraft upp till 30 kg, värmarens temperatur, bandmatning och kylningstid ställs in på pekskärmen och upprepas på varje paket.
• Vanlig el. 220 V enfas, 1,0 kW och 6 A – ingen trefasanslutning behövs.
• Tillräckligt tyst för packhall. Ljudnivån ligger på eller under 75 dB(A).

Styrning, svetsning och säkerhet

• PLC-styrning med pekskärm: cykelräknare, larmlista och parameterskärmar
• Två lägen: automatisk bandning startad av sensorn, eller endast transport
• Transportband med bandningshuvud ovanför
• Automatisk bandmatning och automatisk detektering av bandände
• Elektronisk temperaturkontroll av värmaren; smältförsegling under paketet
• Startknapp, strömindikator och nödstoppsknapp på panelen
• Varningsskyltar vid faropunkter och skydd över strömförande delar
• Stor arbetsbord och högkapacitets bandrulle på maskinens sida
• Båge byggd efter mått: 850 × 800 mm på denna maskin, 650 × 500 mm som tillverkarens standard
• Ljudnivå högst 75 dB(A)

Så använder du HIPO ULTRA-B bandningsmaskinen

1. Slå på maskinen; strömindikatorn tänds.
2. Ladda PP-bandrullen enligt pilen på ytterflänsen och mata in bandet i inloppet upp till förmatningsrullarna.
3. Tryck på manuell (inkrementell) knapp: maskinen fyller ackumulatorlådan och matar bandet genom bågen automatiskt.
4. Vänta tills värmeplattan har nått arbetstemperatur.
5. Välj läge: automatisk, där sensorn startar ett band för varje paket, eller transport, där bandet bara transporterar.
6. Låt transportbandet föra paketet till mitten av bågen och håll händerna borta från bandningsområdet.

Inställningar, underhåll och vanliga fel

• Dragkraft. Ställs in på pekskärmen; ett högre tal betyder mer dragkraft, upp till 30 kg. Ändra i små steg och kontrollera paketet.
• Värmarens temperatur och kylningstid. Båda ställs in på pekskärmen. Justera värmarens temperatur när rumstemperaturen varierar mycket, och kylningstiden efter emballageband och dragkraft.
• Band i ackumulatorn. Behåll cirka 1,5 gånger längden av bandbanan i ackumulatorlådan: för mycket emballageband ger stopp, för lite ger kort matning. Den stora bågen kräver mer emballageband än standardbågen.
• Svaga förseglingar. Värmarens temperatur är oftast för hög eller för låg, eller så är värmeplattan sliten efter lång användning och behöver bytas.
• Lösa emballageband. Dragkraften är inställd för lågt eller så är dragvalsarna slitna.
• Emballageband matas inte fram. Kontrollera att rullen är monterad åt rätt håll, att bandänden ligger mellan förmatningsvalsarna och att ackumulatorn innehåller tillräckligt med emballageband; rengör regelbundet bandbanan från banddamm.
• Underhåll. Smörj kamytor och valsar en gång i veckan med N68-olja och kontrollera närhetssensorerna regelbundet. Stäng av och låt värmaren svalna i cirka 5 minuter före allt arbete på maskinen.

Innan du beställer bandningsmaskin med transportband

Priset visas på denna sida. Några detaljer avgör om maskinen passar i din linje: kontrollera dem innan du begär offert, eller skicka dem till oss så går vi igenom dem med dig.

• Paketets storlek och vikt. Paketet måste passera genom 850 × 800 mm båge; minsta paket är 80 mm brett och 60 mm högt, och paket får väga upp till 80 kg.
• Bandbredd. Ange om du kör 5 mm eller 6 mm emballageband: bandbanan är inställd för den bredden. Bandet är PP, 0,5–0,8 mm tjockt, på rullar med 200–210 mm kärna, 400–450 mm ytterdiameter och en bredd på 175–190 mm.
• El. Enfas 220 V, 50 Hz; maskinen drar 1,0 kW och 6 A.
• Utrymme och golv. Med denna båge är maskinen större än standardmodellen (1414 × 728 × 1738 mm), så vi bekräftar exakta mått med din offert; fraktvikten är cirka 390 kg. Avsätt minst 2000 × 1500 mm arbetsyta och ett golv dimensionerat för 350 kg/m².
• Linjehöjd. Arbetsbordet är 850 mm högt, så planera transportbanden före och efter maskinen till samma höjd.
• Livsmedel, medicin och frätande varor. För livsmedel och medicin rekommenderar tillverkaren en version i rostfritt stål; vid frätande varor som fisk och skaldjur, håll vätskor borta från bandhuvudet.
