ARCUS automatisk pallbandningsmaskin, båge 1500 × 2200 mm, PP/PET-band 11–12 mm, 0–90 kg

ARCUS automatisk pallbandningsmaskin

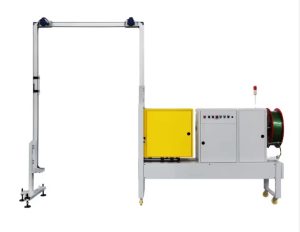

ARCUS är en automatisk pallbandningsmaskin: pallen står i bågen, maskinen matar bandet runt lasten vertikalt, spänner, svetsar och kapar det, cirka 15 sekunder per bandning.

Bågen är 1500 × 2200 mm (bredd × höjd), så en fullastad pall passerar igenom. Bågen är av aluminiumlegering och levereras i tre delar som skruvas ihop på plats.

Maskinen bandar med PP- eller PET-band 11–12 mm brett och 0,55–1,0 mm tjockt; bandstyrningen ställs in efter bandets tjocklek. Bandspänningen ställs från 0 till 90 kg och en pall får en eller två parallella bandningar i ett kör.

En PLC styr cykeln. En fotocell startar bandningen när pallen är på plats, eller så startar operatören den på panelen. Maskinen drivs med 380 V, trefas, 1550 W och kräver tryckluft till sina pneumatiska cylindrar.

ARCUS pallbandningsmaskin: användningsområden och integration

ARCUS pallbandningsmaskin används i logistikcenter, tillverkningsanläggningar, legopackning och distributionslager där jämn fixering och förutsägbara cykeltider krävs. Den passar för att säkra pallade laster med konsumentvaror, industrikomponenter, kemikalier, keramik, vitvaror och trycksaker. Maskinen kan användas fristående för batchhantering eller integreras i en transportbana med uppströms palletering och nedströms inplastningsutrustning.

Tekniska specifikationer

ARCUS pallbandningsmaskin på video

▶

Vad pallbandningsmaskinen gör för din utlastning

• Cirka 15 sekunder per bandning. Bandet matas, spänns, svetsas och kapas utan operatör, pallen behöver bara stå i bågen.
• Två bandningar i ett kör. En eller två bandningar väljs på panelen och bandningshuvudet flyttar sig mellan dem, så pallen får parallella band utan att flyttas för hand.
• Tre driftlägen. Manuellt, automatiskt med fotocell och kontinuerligt, från enstaka pall till flöde på linje.
• Bandspänning 0–90 kg. Ställ in efter lasten: bandet håller godset på pallen utan att krossa översta lagret.
• En båge för hela pallar. 1500 × 2200 mm fritt, för pall med hög last. Bandningsmaskin för pall.
• Aluminiumbåge, märkeskomponenter i elen. PLC med OMRON-, MCN- och TE-komponenter, bågen är av aluminiumlegering.

Båge, bandningshuvud och styrning

• Vertikal pallbandning genom båge på 1500 × 2200 mm
• PP- eller PET-band 11–12 mm, 0,55–1,0 mm; bandstyrning ställs efter bandtjocklek
• Bandspänning 0–90 kg
• Cirka 15 sekunder per bandning; en eller två parallella band per pall
• Manuellt, automatiskt (fotocell) och kontinuerligt läge
• Bandmagasin som fylls automatiskt; bandmatning och retur på panelen
• Svets under lasten, vidhäftning på minst 90 % av bandytan
• PLC, OMRON-, MCN- och TE-elkomponenter, nödstoppsknapp
• Båge i aluminiumlegering i tre delar, skruvas ihop på plats
• 380 V, 50 Hz, trefas, 1550 W, 4 A; tryckluft; ljudnivå 75 dB

Så använder du ARCUS pallbandningsmaskin

1. Sätt bandrullen på hållaren, trä bandet i matningen och låt maskinen fylla bandmagasinet.
2. Slå på huvudströmmen och vrid matningsvredet till SEND tills bandet fyller bandbanan runt bågen.
3. Vänta cirka 30 sekunder tills värmaren är uppe i temperatur.
4. Ställ in antal bandningar och bandspänning för lasten.
5. Placera pallen i bågen: i automatiskt läge startar fotocellen bandningen, i manuellt läge trycker du på bandningsknappen en gång per band.

Inställningar och underhåll

• Bandspänning. Från 0 till 90 kg. Lägre för last som ger efter, högre för tung, fast last.
• Antal band. En eller två, ställs på panelen; bandningshuvudet flyttar sig vänster och höger för att lägga parallella band.
• Bandtjocklek. Spalten i bandstyrningen ställs efter bandet som används, så bandet matas och returneras smidigt.
• Nödstopp. Nödstoppet stoppar maskinen direkt; det släpps genom att vrida i pilens riktning.
• Underhåll. Stäng av huvudströmmen före allt arbete. Rengör bandspån och damm från bandningshuvudet regelbundet och smörj punkterna i manualen; håll olja borta från matningsvalsarna.

Innan du beställer en pallbandningsmaskin

Priset visas på denna sida. Några detaljer avgör om maskinen passar din utlastning: kontrollera dem innan du beställer, eller skicka dem till oss så går vi igenom dem med dig.

• Pall- och laststorlek. Den lastade pallen måste gå genom bågen på 1500 × 2200 mm.
• Band. PP- eller PET-band 11–12 mm brett, 0,55–1,0 mm tjockt; meddela oss vilket band du använder.
• Anslutningar. 380 V, 50 Hz, trefas med jordning, 1550 W och tryckluft.
• Utrymme. Maskinen står på 3890 × 640 mm och väger 350 kg.
• Leverans. Skåpet och de tre bågdelarna levereras i trälådor, cirka 3 m³ och 400 kg totalt; bågen monteras på plats.

ARCUS pallbandningsmaskin: operatörens uppgifter och urvalskriterier

Innan du väljer ARCUS-maskinen, kontrollera typiska palldimensioner, lastvikt, bandmaterial och tjocklek samt antal bandningar per pall. Kontrollera att tillgänglig el och tryckluft uppfyller maskinens krav och att installationsytan är torr, ventilerad och fri från korrosiva ämnen. Undvik vanliga misstag som att använda fel bandtjocklek, ställa in för hög bandspänning för ömtåliga laster eller att slarva med regelbunden rengöring och justering av bandstyrningen.
