SMARTWRAP X20 automatisk sträckfilmsmaskin, 2000 kg, vridbord 1800 mm, lindningshöjd 2350 mm

SMARTWRAP X20 automatisk sträckfilmsmaskin

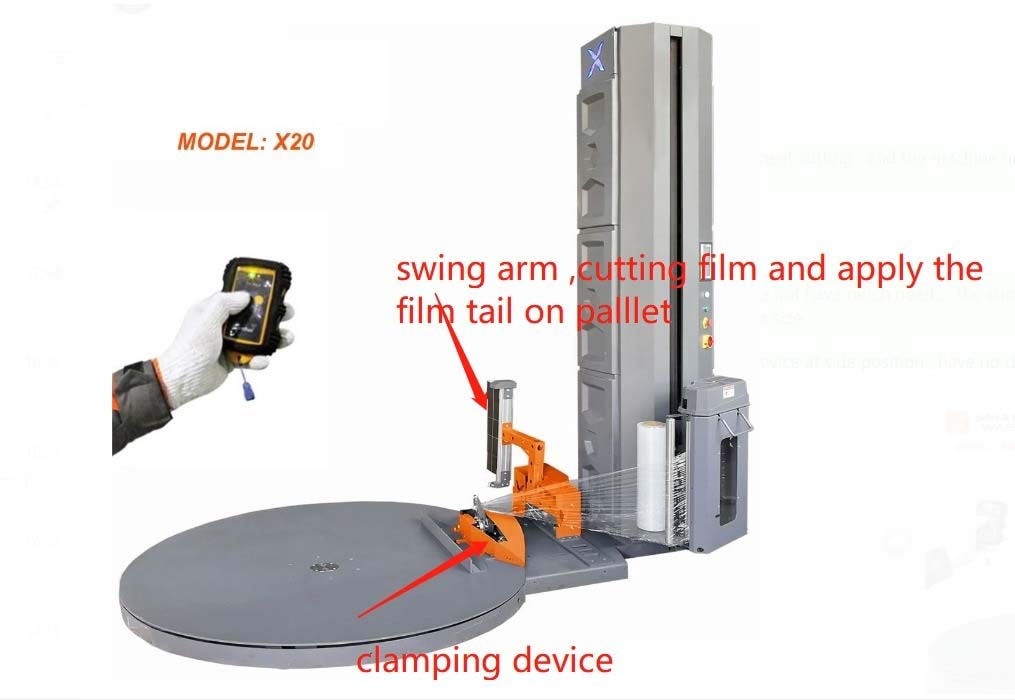

SMARTWRAP X20 är en automatisk sträckfilmsmaskin: pallen körs upp på vridbordet, du trycker på en knapp. På maskinen eller fjärrkontrollen. Och maskinen håller fast filmen, lindar in lasten, kapar filmen med glödtråd och lägger filmänden på pallen automatiskt. Ingen behöver fästa filmen i början eller klippa av den i slutet.

Den sträckfilmar pallar upp till 2000 kg på ett 1800 mm vridbord (2000 mm på begäran), upp till en höjd av 2350 mm (2800 eller 3200 mm på begäran), med en kapacitet på 30 till 40 pallar per timme.

Innan en cykel startas ska du se efter att det finns film på rullen, att filmen är rätt trädd och att utrymmet runt vridbordet är fritt. Rullarna ska ligga inom det angivna intervallet och vridbordet får inte överbelastas. Maskinen ska hållas ren. Slitna filmrullar bör bytas i god tid, och serviceplanen för rörliga delar och säkerhetsfunktioner ska följas.

Lindningskraften är justerbar: hård på tunga, stabila pallar och mjukare på lätta eller instabila laster, så att filmen inte drar isär dem. Plastar du ostabila eller oregelbundna laster kan du välja eller justera programmet så att extra varv läggs på upptill eller nedtill. Före allt arbete stängs maskinen av, och vridbord, rullar och glödtrådsklippare hålls fria från film.

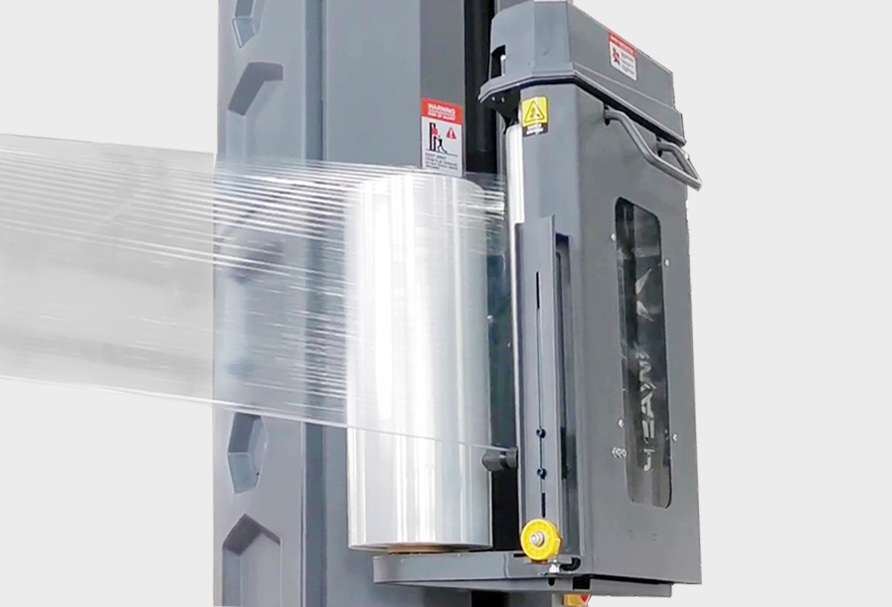

Den drivna filmvagnen försträcker filmen 300 % innan den lindas på lasten, en meter film blir tre, så en rulle räcker tre gånger så långt och filmen håller lasten med jämn spänning. En fotocell mäter höjden på varje pall, så filmen lindas inte ovanför lasten.

Nertill drar maskinen ihop filmen till ett rep som binder lasten till pallen. Lasten förskjuts inte på lastbil och en truckgaffel som tar i nedersta filmen river inte sönder den. Minst tio lindningsprogram lagras i maskinen, och en LED-lampa visar status: blå klar, grön arbetar, röd larm. Maskinen drivs med enfas 220–240 V, 1,5 kW, och väger 750 kg.

Här passar SMARTWRAP X20 in

SMARTWRAP X20 helautomatisk sträckfilmsmaskin används inom produktion, logistik och lager där du behöver hög kapacitet och jämn lastsäkerhet. Den passar för att plasta pallar med kartonger, säckar, fat eller blandat gods som ska stabiliseras för transport eller lagring. Maskinen placeras ofta i slutet av en pack- eller produktionslinje eller i en utlastningszon.

Den här sträckfilmsmaskinen väljer du när du hanterar stora volymer pallar per skift, särskilt om lasterna varierar i storlek, form eller stabilitet.

Tekniska specifikationer

SMARTWRAP X20 i daglig drift

Du ska kontrollera att det finns film på rullen, att filmen är rätt trädd och att området runt vridbordet är fritt innan du startar en cykel.

SMARTWRAP X20 sträckfilmsmaskin på video

▶

Det här gör sträckfilmsmaskinen för din utlastning

• Ingen rör filmen. Maskinen håller fast filmen, kapar den med glödtråd och lägger filmänden på lasten, så du kör upp pallen, trycker start och kör av.
• 300 % försträckning. En meter film blir tre, så en rulle räcker tre gånger så långt och lasten hålls med jämn spänning.
• 30 till 40 pallar per timme. Mätt på en pall 1 × 1,2 × 1,8 m lindad med två lager. Tillräckligt för en utlastning som går hela dagen.
• Tio program, en knapp. Lätta laster, tunga laster och instabila laster får egna program; du väljer bara vilket.
• Den mäter lasten själv. En fotocell hittar toppen på pallen, så film inte slösas ovanför.
• Delar du kan serva. SIEMENS-styrning, SICK-sensorer, OMRON-reläer och GPG-motor. Standardkomponenter, inte en sluten låda.

Film, styrning och säkerhet

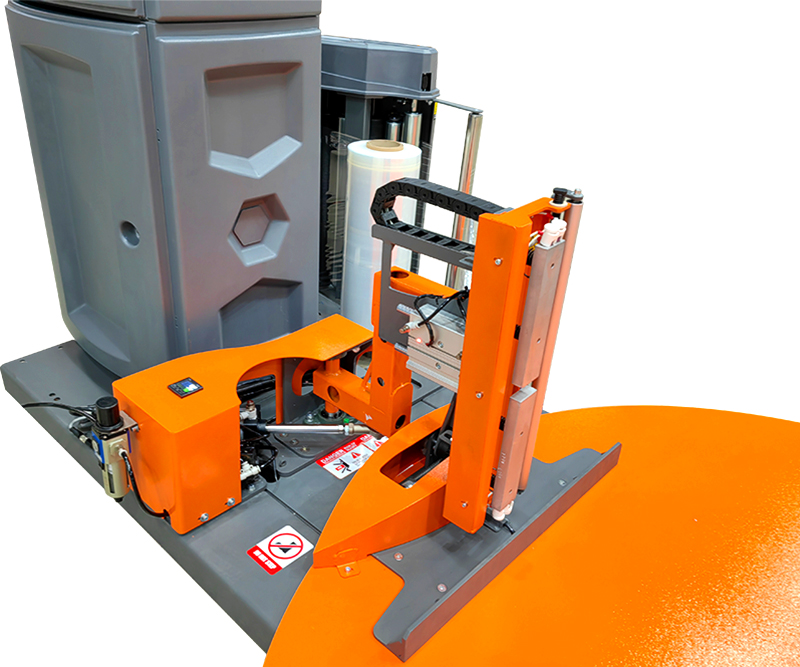

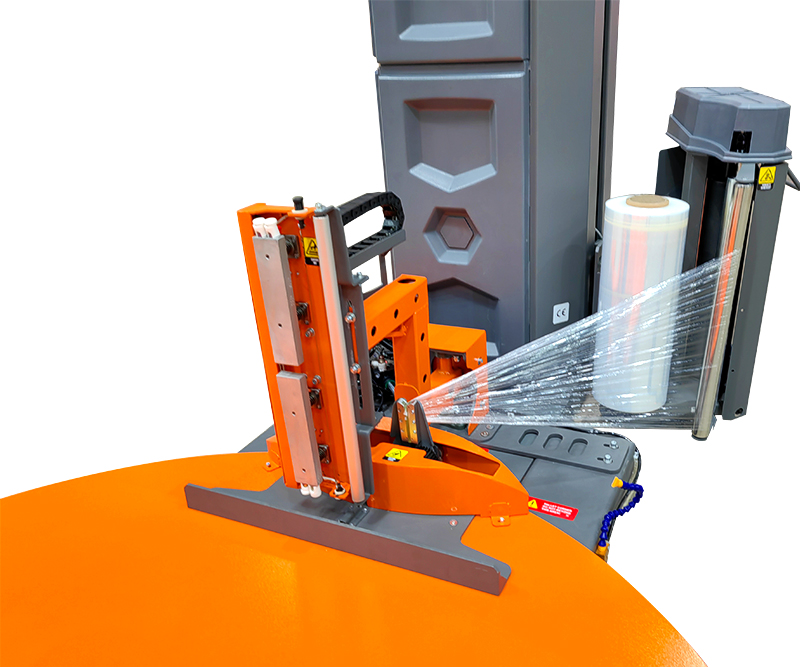

• Automatisk filmklämma och glödtrådsklippning
• Pallgrepp: filmen repad nertill binder lasten till pallen
• Fjärrstart
• LED-lampa: blå klar, grön arbetar, röd larm
• Last upp till 2000 kg
• Vridbord 1800 mm (2000 mm på begäran), 3–12 varv/min
• Lindningshöjd upp till 2350 mm (2800 eller 3200 mm på begäran)
• Driven försträckning 300 % (upp till 380 %), filmvagn 1,5–5,5 m/min
• 30–40 pallar per timme
• Sträckfilm 500 mm bred (750 mm på begäran), 12–35 mikron, rulle upp till 250 mm och 15 kg, hylsa 76 mm
• Minst 10 lindningsprogram, justerbar lindningskraft, repfunktion
• Automatisk lasthöjdmätning med fotocell
• Pallgrepp ingår

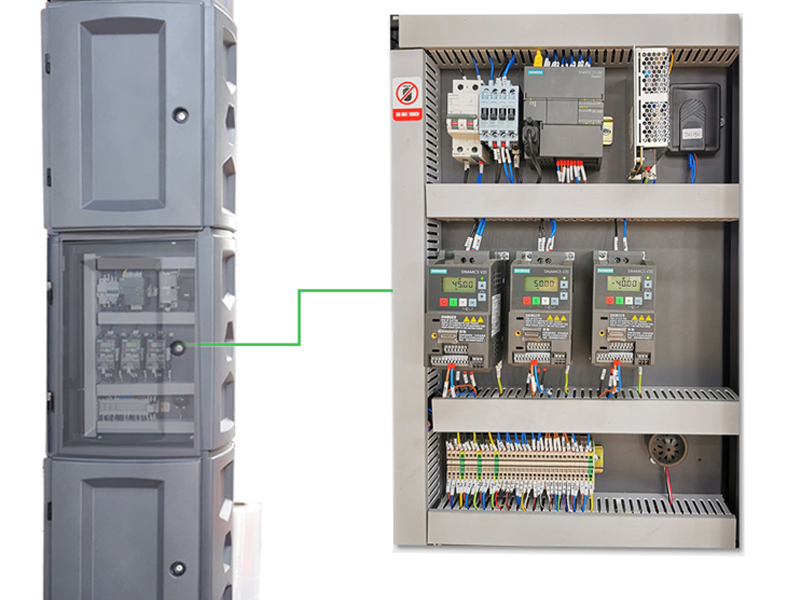

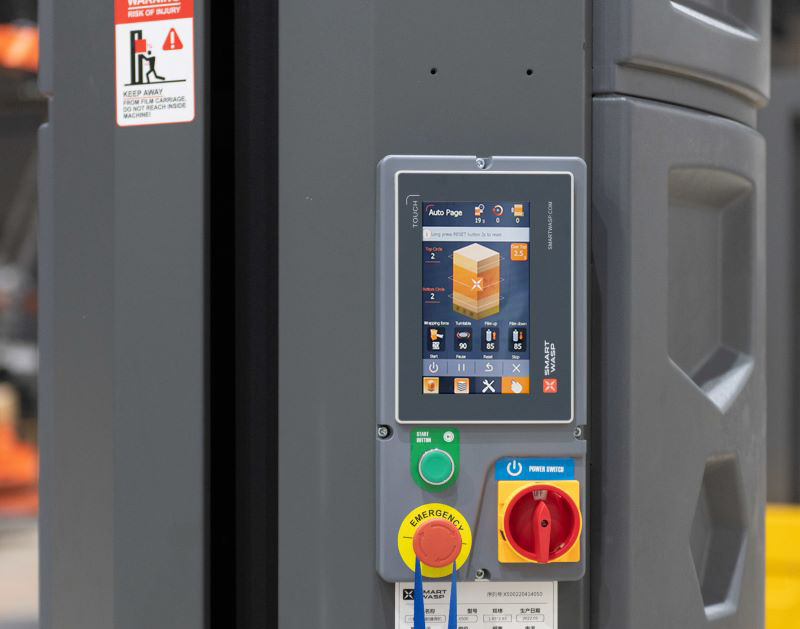

• X-LINE 7-tums pekskärm, SIEMENS PLC och frekvensomriktare, SICK-sensorer
• Mjuk start och stopp, säkerhetsbälte i masten, CE
• 220–240 V, 50/60 Hz, enfas, 1,5 kW; tryckluft till filmklämma och kapare

Välja och använda SMARTWRAP X20

Vanliga misstag är att använda filmrullar utanför det angivna intervallet, överbelasta vridbordet eller köra maskinen utan att området runt är fritt. För att undvika driftstopp: håll maskinen ren, byt slitna filmrullar i tid och följ serviceplanen för rörliga delar och säkerhetsfunktioner. Om du plastar ostabila eller oregelbundna laster, välj eller justera programmet så att extra varv läggs på upptill eller nedtill vid behov.

Så använder du SMARTWRAP X20 sträckfilmsmaskin

1. Sätt rullen med sträckfilm på filmvagnen och trä filmen genom försträckningsvalsarna.
2. Välj program på pekskärmen, eller ställ in antal varv, vridbordshastighet, filmvagnshastighet och lindningskraft för lasten.
3. Kör upp pallen på vridbordet med truck eller pallyftare.
4. Tryck på start, på maskinen eller fjärrkontrollen. Maskinen håller fast filmen, lindar in lasten nerifrån och upp och tillbaka, repad film nertill, kapar filmen med glödtråd och lägger filmänden på lasten.
5. Kör av pallen och sätt upp nästa; ramp finns för pallyftare.

Inställningar och underhåll

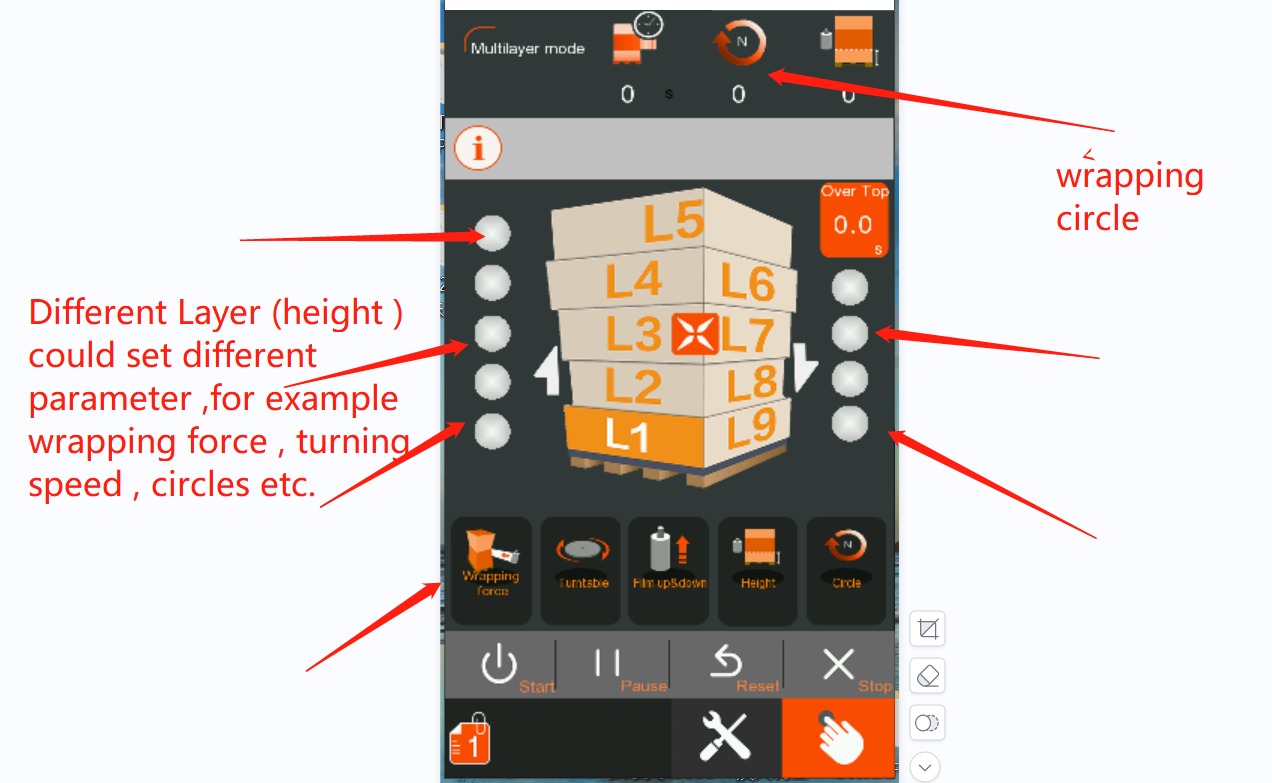

• Program. Minst tio program lagras i maskinen: varv nertill, i mitten och upptill, vridbords- och filmvagnshastighet, lindningskraft.
• Lindningskraft. Justerbar: hård på tung, stabil pall, mjukare på lätt eller instabil last så filmen inte drar isär den.
• Film. Sträckfilm 500 mm bred (750 mm på begäran) och 12–35 mikron tjock, rullar upp till 250 mm i diameter och 15 kg, på 76 mm hylsa (50 mm på begäran).
• Pallgrepp. Nertill dras filmen ihop till ett rep som håller pall och gods ihop; det är standard och kräver ingen inställning.
• Underhåll. Stäng av maskinen före allt arbete. Håll vridbord, rullar och glödtrådsklippare fria från film och kontrollera säkerhetsbältet i masten.

Innan du beställer sträckfilmsmaskin

Priset visas på denna sida. Några detaljer avgör om denna automatisk sträckfilmsmaskin passar din utlastning: kontrollera dem innan du begär offert, eller skicka dem till oss så går vi igenom dem med dig.

• Pallstorlek och vikt. Vridbord 1800 mm som standard (2000 mm på begäran) och laster upp till 2000 kg.
• Lasthöjd. Upp till 2350 mm som standard; 2800 eller 3200 mm på begäran.
• Film. Sträckfilm 500 mm bred och 12–35 mikron tjock på 76 mm hylsa; maskinen försträcker den 300 % automatiskt.
• El och luft. 220–240 V, 50/60 Hz, enfas, 1,5 kW. Vanligt uttag. Filmklämma och kaparm drivs med tryckluft, så maskinen behöver luftanslutning.
• Plats och tillval. Med 1800 mm vridbord mäter maskinen 2795 × 1800 × 2730 mm och väger 750 kg; den levereras i en låda på 2,9 × 1,95 × 0,95 m, 6 m³. Ramp för pallyftare och våg finns som tillval.
