LINEBOX-03 förpackningslinje för kartonger, upp till 720 kartonger per timme, kartongresare, transportör och kartongförslutare

LINEBOX-03 förpackningslinje för kartonger

LINEBOX-03 är en förpackningslinje för kartonger: ett plant kartongämne matas in i ena änden och en stängd, tejpad kartong kommer ut i den andra. Linjen reser kartongen, viker och tejpar botten, transporterar den till packplatsen och, när den är fylld, stänger och tejpar ovansidan.

Den är uppbyggd av tre maskiner som arbetar som en: AUTOBOX10 automatisk kartongresare, en motoriserad rullbana RC2M-D med en passiv rullsektion RC1M, samt RUBBER automatisk kartongförslutare för 48–60 mm tejp.

Linjen ställs in för en kartongstorlek i taget, och vid storleksbyte justerar du resaren, transportörens styrningar och kartongförslutaren. Använd BOPP- eller Kraft-tejp i båda tejphuvudena på kartongförslutaren. Kartongämnena ska vara torra, rena och raka av wellpapp, eftersom ett fuktigt eller böjt ämne är den vanligaste orsaken till att en kartong inte öppnas korrekt.

Anpassa takten till dem som fyller kartongerna. Se till att packningen kan ge linjen fyllda kartonger i dess takt, eller planera en buffert om stegen före eller efter är långsammare. Innan något arbete utförs ska linjen stängas av. Håll tejpknivarna vassa och rena, rullarna dammfria och resarens magasin fritt från trasiga ämnen.

Linjen producerar 10 till 15 kartonger per minut, upp till 720 kartonger per timme, och hanterar kartonger från 200 × 200 × 150 mm till 500 × 400 × 350 mm. Transportören går i 18 m/min och är 600 mm bred; hela linjen är cirka 6,1 m lång och arbetar på en höjd av 650 mm.

Allt drivs med vanlig enfasström, 220 V / 50 Hz, styrt av PLC, och ramarna är av pulverlackerat industristål. Linjen är tyst för sin kapacitet. Under 60 dB, så den kan stå i ett packrum och inte bara i en hall.

Branscher och användningsområden för LINEBOX-03

LINEBOX-03 förpackningslinje för kartonger passar för kontinuerlig eller högvolymspackning av standardkartonger inom tillverkning, logistik, e-handel, livsmedel och dryck, elektronik, läkemedel och lagerverksamhet. Den används där standardiserade kartonger fylls och försluts för frakt, lagring eller distribution. Vanliga uppgifter är sekundärförpackning av färdiga varor, orderplock och förberedelse för utskick i miljöer där hastighet och jämnhet krävs.

Linjens maskiner hanterar wellpappkartonger med enkel- eller dubbelvägg, inom det angivna storleksintervallet. Den är mest effektiv när samma kartongstorlek körs i en batch, men kan ställas om för andra storlekar vid behov. Systemet placeras ofta efter produktfyllning eller montering och före pallettering eller märkning, som en del av en större packningsprocess.

Tekniska specifikationer

LINEBOX-03 förpackningslinje för kartonger på video

▶

Vad förpackningslinjen gör för din packning

• En kartong var fjärde sekund. Upp till 720 kartonger per timme, alla lika: rest, vikt och tejpad utan att någon håller flikarna.
• Tre maskiner, en linje. Kartongresare, transportör och kartongförslutare levereras och installeras tillsammans, så kartongerna behöver inte bäras mellan maskinerna.
• Plats för att fylla kartongen. Den drivna rullbanan och den passiva sektionen mellan maskinerna är där godset matas in, linjen väntar på packaren, inte tvärtom.
• En storleksinställning. Kartonger från 200 × 200 × 150 mm till 500 × 400 × 350 mm; linjen ställs in för en storlek och upprepar sedan den.
• Vanligt vägguttag. 220 V, 50 Hz, enfas för hela linjen, ingen trefasanslutning behövs.
• Tillräckligt tyst för att stå bredvid. Under 60 dB vid en arbetshöjd på 650 mm.

Linjens tre maskiner

• Komplett linje: kartongresare, rullbana och kartongförslutare
• AUTOBOX10 automatisk kartongresare, 10–15 kartonger per minut
• Upp till 720 kartonger per timme
• Kartong 200–500 mm lång, 200–400 mm bred, 150–350 mm hög
• RC2M-D motoriserad rullbana, 18 m/min, 600 mm bred
• RC1M passiv rullsektion, 1000 mm lång

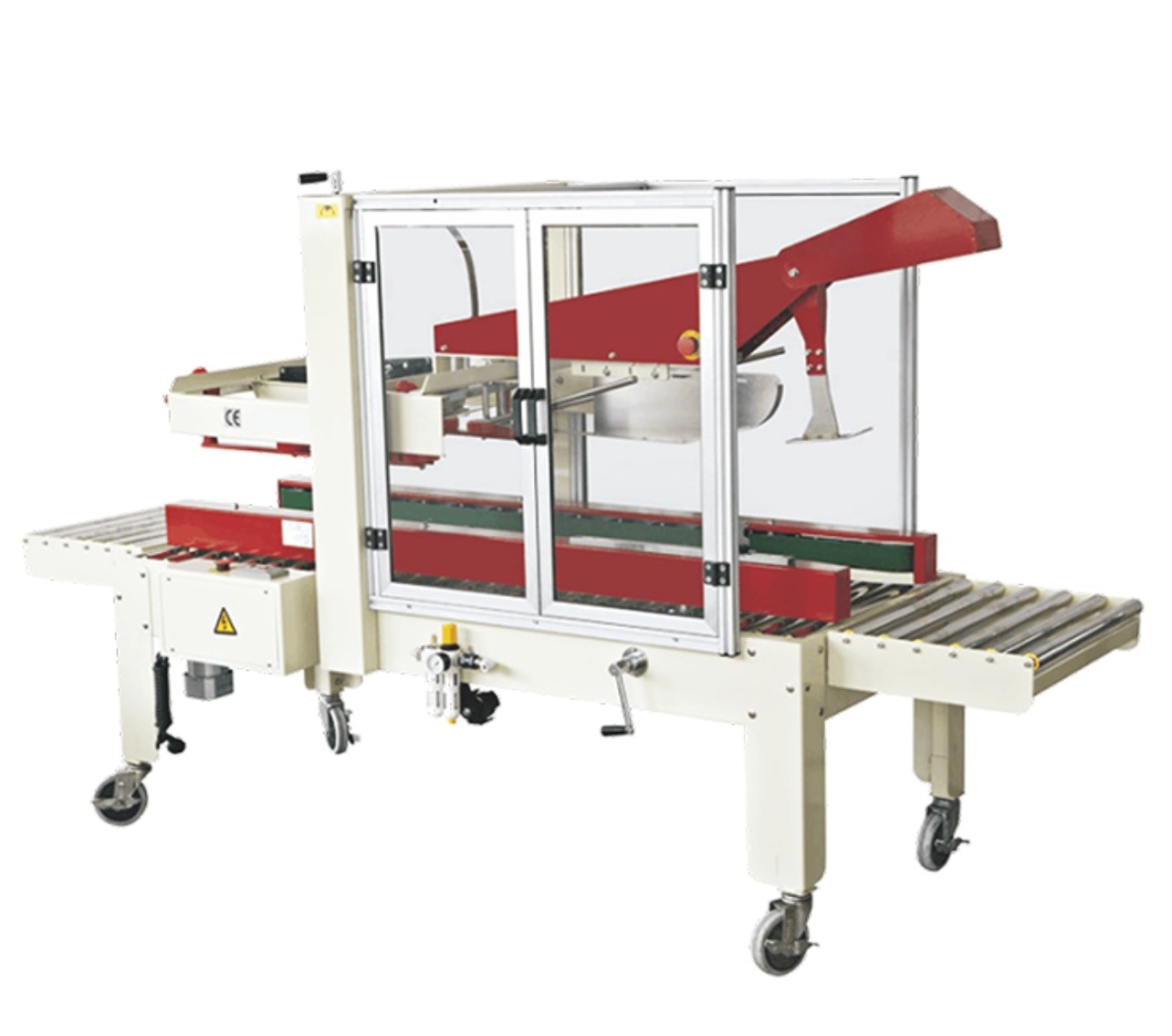

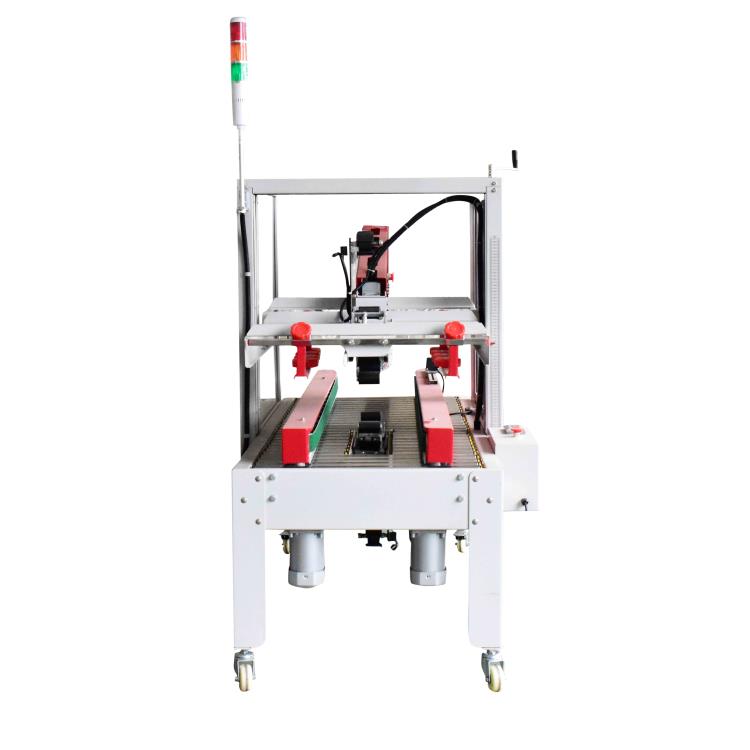

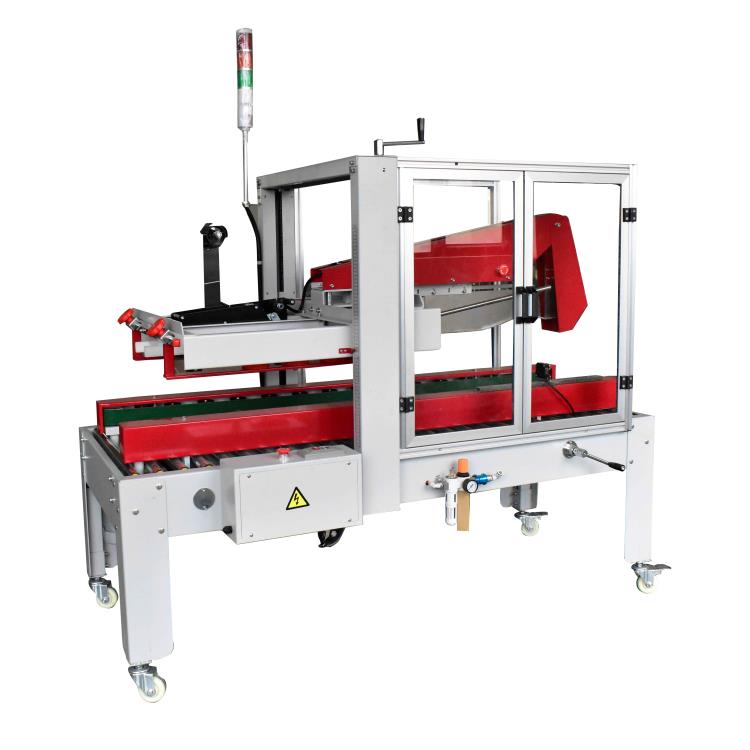

• RUBBER automatisk kartongförslutare för BOPP eller Kraft tejp 48–60 mm bred
• PLC-styrning för hela linjen

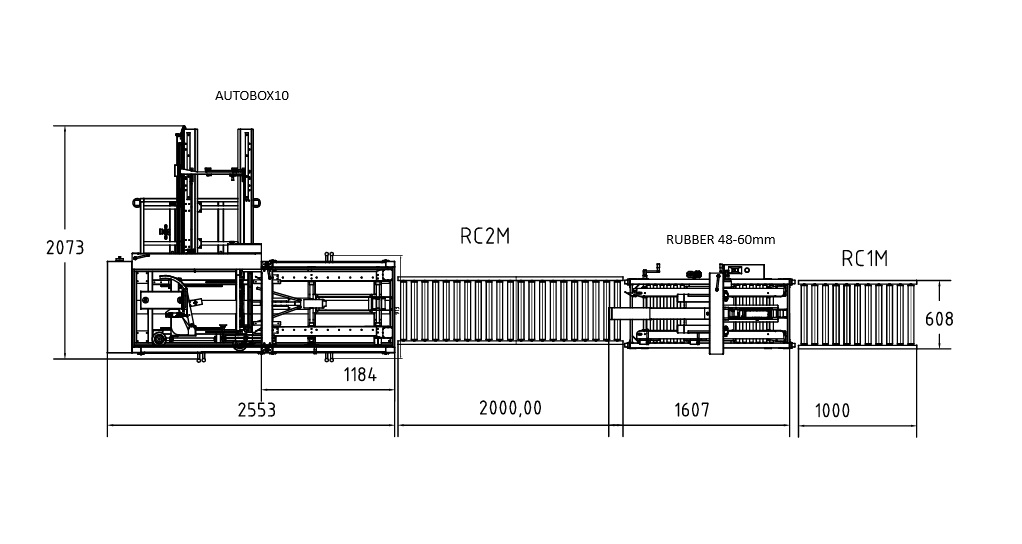

• Total längd cirka 6,1 m, arbetshöjd 650 mm
• Ljudnivå under 60 dB
• Pulverlackerade ramar i industristål
• 220 V, 50 Hz, enfas

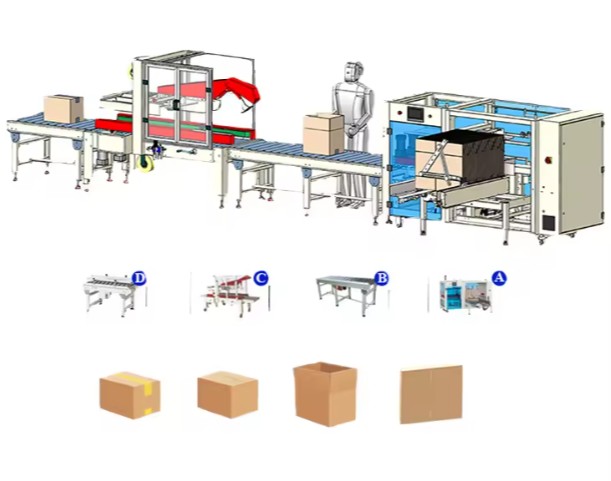

Så använder du LINEBOX-03 förpackningslinje för kartonger

1. Lägg ett paket plana kartongämnen i magasinet på kartongresaren och en rulle tejp i varje tejphuvud.
2. Ställ in linjen för din kartongstorlek: resaren, transportörens styrningar och kartongförslutaren.
3. Starta linjen. Resaren öppnar ett ämne, viker bottenflikarna och tejpar dem.
4. Transportören för den öppna kartongen till packplatsen, där den fylls; den passiva sektionen ger packaren arbetsutrymme.
5. Den fyllda kartongen går in i kartongförslutaren, som viker toppflikarna och tejpar kartongen stängd.

Inställningar och underhåll

• Kartongstorlek. Linjen ställs in för en kartong mellan 200 × 200 × 150 mm och 500 × 400 × 350 mm; storleksbyte innebär inställning av resaren, styrningarna och förslutaren.

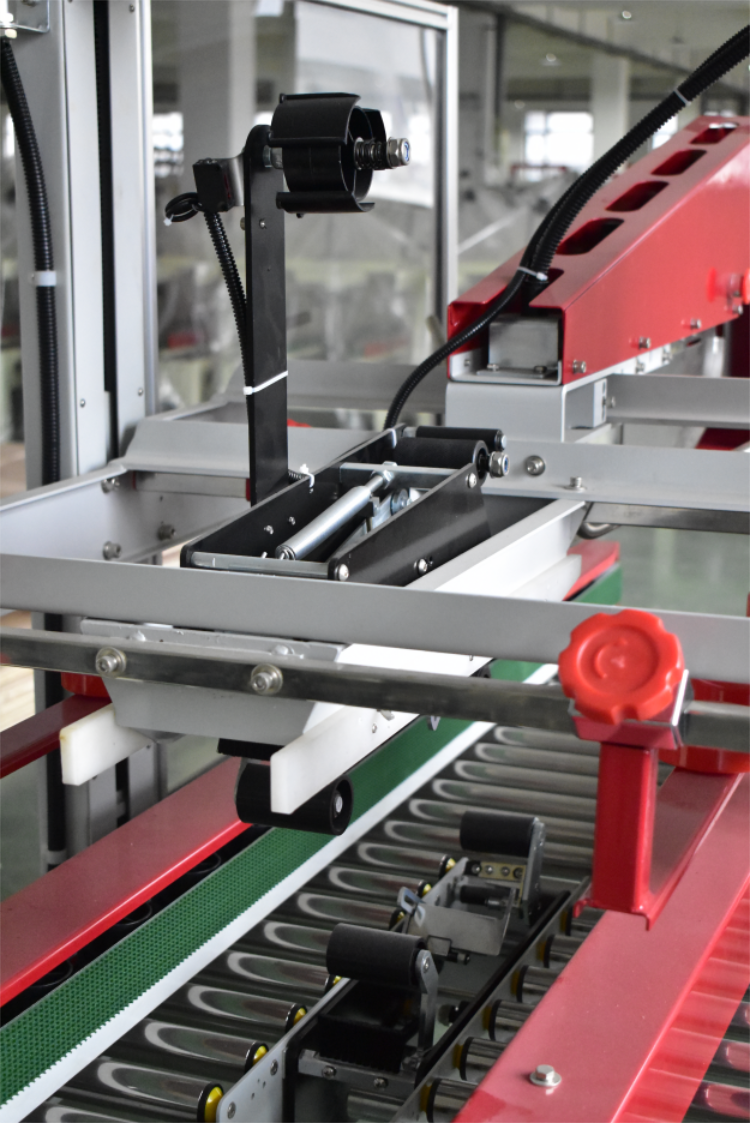

• Tejp. BOPP eller Kraft tejp, 48–60 mm bred, i båda tejphuvuden på kartongförslutaren.
• Hastighet. Resaren gör 10–15 kartonger per minut och transportören går i 18 m/min; anpassa takten till de som fyller kartongerna.
• Kartong. Torra, rena och raka ämnen av wellpapp; en fuktig eller böjd ämne är den vanligaste orsaken till att en kartong inte öppnas korrekt.
• Underhåll. Stäng av linjen före allt arbete. Håll tejpknivarna vassa och rena, rullarna fria från damm och magasinet i resaren tomt på trasiga ämnen.

Välja och installera LINEBOX-03 förpackningslinje för kartonger

Innan du väljer LINEBOX-03, kontrollera att dina kartongstorlekar ryms inom det stödda intervallet och att dina produkter kan packas effektivt i vanliga, rektangulära kartonger. Tänk på tillgängligt golvutrymme: mät utrymmet längs hela linjen, inklusive packplatsen. Se till att det finns åtkomst till båda sidor för att ladda tomkartonger, fylla kartonger och för underhåll.

Kontrollera att din packningsprocess kan leverera fyllda kartonger i linjens takt, eller planera för en buffert om steg före eller efter går långsammare.

Innan du beställer en förpackningslinje för kartonger

Priset visas på denna sida. Några detaljer avgör om denna förpackningslinje för kartonger passar din packning: kontrollera dem innan du ber om offert, eller skicka dem till oss så går vi igenom dem med dig.

• Kartongstorlek. Från 200 × 200 × 150 mm till 500 × 400 × 350 mm. Skicka oss de storlekar du använder så bekräftar vi att linjen tar dem.
• Kapacitet. Upp till 720 kartonger per timme, 10–15 per minut.
• Tejp. BOPP eller Kraft tejp 48–60 mm bred.
• El. 220 V, 50 Hz, enfas för hela linjen.
• Utrymme. Cirka 6,1 m längd vid en arbetshöjd på 650 mm, plus plats för packaren vid sidan av transportören.
